漏电流测量高级电能质量分析三相面板式多功能电力仪表

产品中心联系我们

多参数测量
RS485 Modbus RTU
0.5S级高精度
双向电能计量
电流方向可切换
4路DI，2路DO
高级电能质量分析
实时信号波形
故障波形计量
报警功能
漏电流测量
温度测量

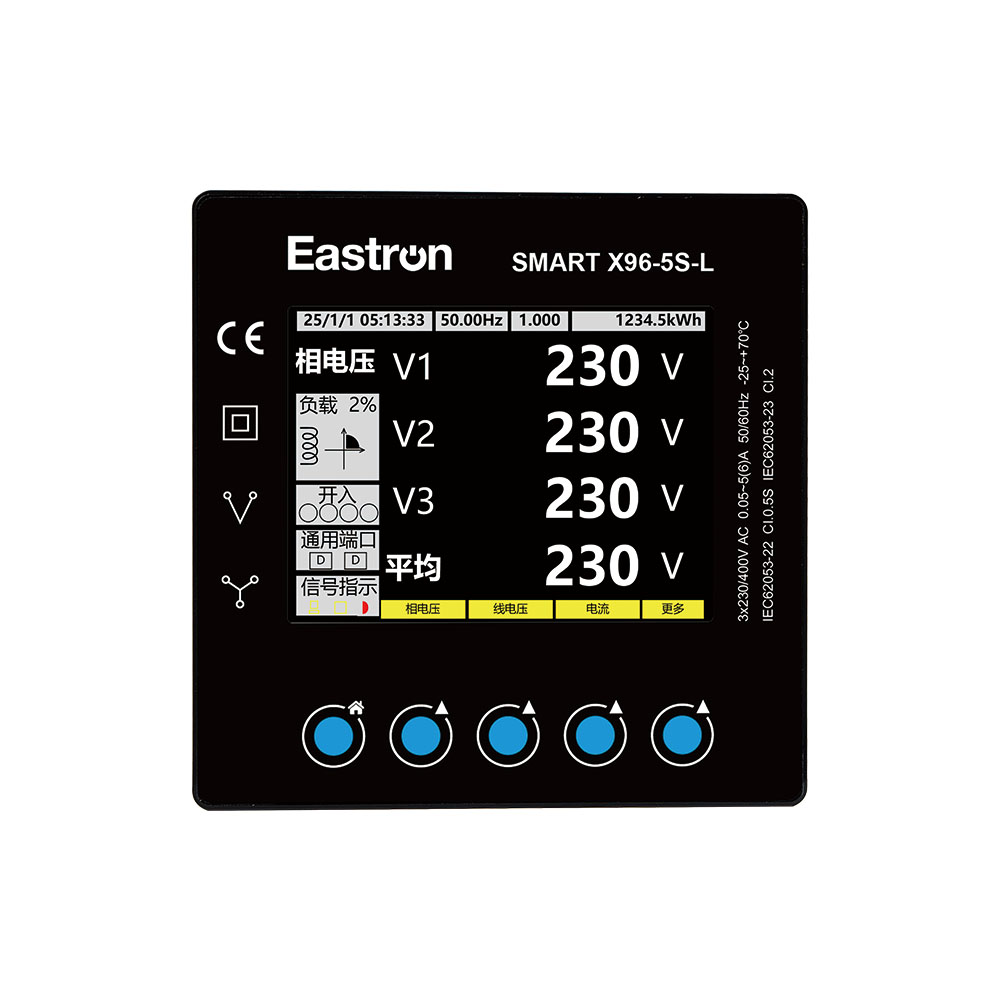

全彩色大屏幕显示
推入式安装和插入式连接

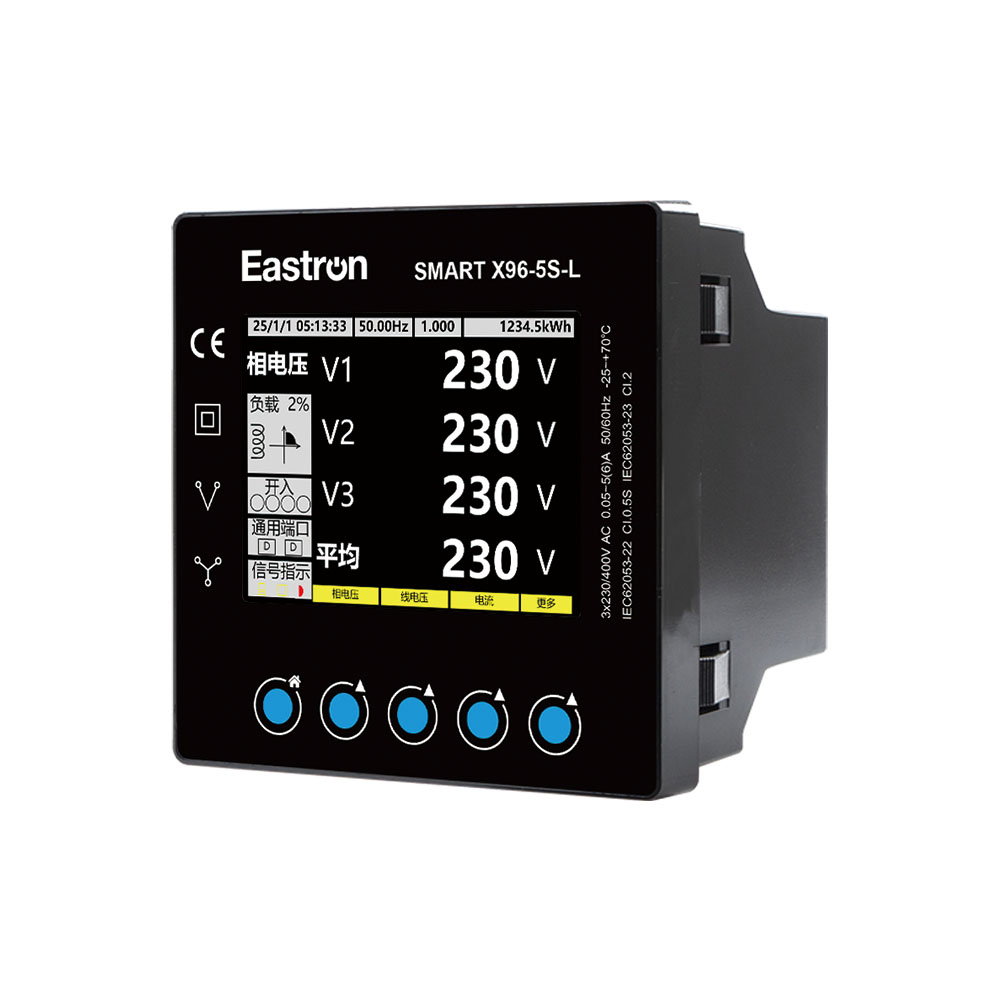

Smart X96-5S 系列是一款面板式多功能配电仪表，是一种数字化监控终端，集测量、监控、通信于一体的智能化设备，其内部采用现代计算机和数字信号处理技术，可以代替多种变送器、仪表、继电器等元件。多功能配电仪表采用 RS-485 接口，标准MODBUS-RTU 通讯协议，能够集成到任何电力监控系统中。Smart X96-5S 系列是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的多功能配电仪表。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度等，非常适合于实时电力监控系统。

Smart X96-5S 系列具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，Smart X96-5S 系列多功能配电仪表可以广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

输入
辅助电源	100~480V AC / 141~678V DC
额定电压	3*230V(L-N)/400V(L-L)
工作电压范围	50 to 600 V AC(L-L) 50 to 345 V AC(L-N)
基本电流	5A
最大电流	6A
最小电流	0.05A
启动电流	50mA
转换电流 (Itr)	0.25A

测量精度
电压（V）	±0.2%
电流（A）	±0.2%
频率（Hz）	±0.2%
功率因素（PF）	±0.01
有功功率（W）	±0.5%
无功功率（VAr）	±1%
视在功率（VA）	±1%
有功电量（kWh）	Class 0.5S IEC62053-22 Class C EN50470-3:2022
无功电量（kVArh）	Class 2 IEC 62053-23

性能标准
国际标准	IEC62053-22/EN50470-3:2022
精度等级	Class 0.5S/Class C
安装类别	CAT III
防护等级 (IEC 60529)	IP51 前显 IP20 整表
防护等级	II
工作温度	-25℃- +75℃
存储温度	-40℃- +85℃
运行湿度	≤90% RH，非凝结
海拔高度	2000米

输出
接口1	RS485
通讯协议	Modbus RTU
数据类型	浮点数
波特率	1200/2400/4800/9600（默认）/19200/38400/115200bps
地址	1-247
接口2	以太网
协议	Modbus-TCP
IP 地址	192.168.1.200 （默认）
端口	502
子网掩码	255.255.255.0
网关	192.168.1.1
DHCP	OFF （默认）
开关量输入	4
开关量输出	2
