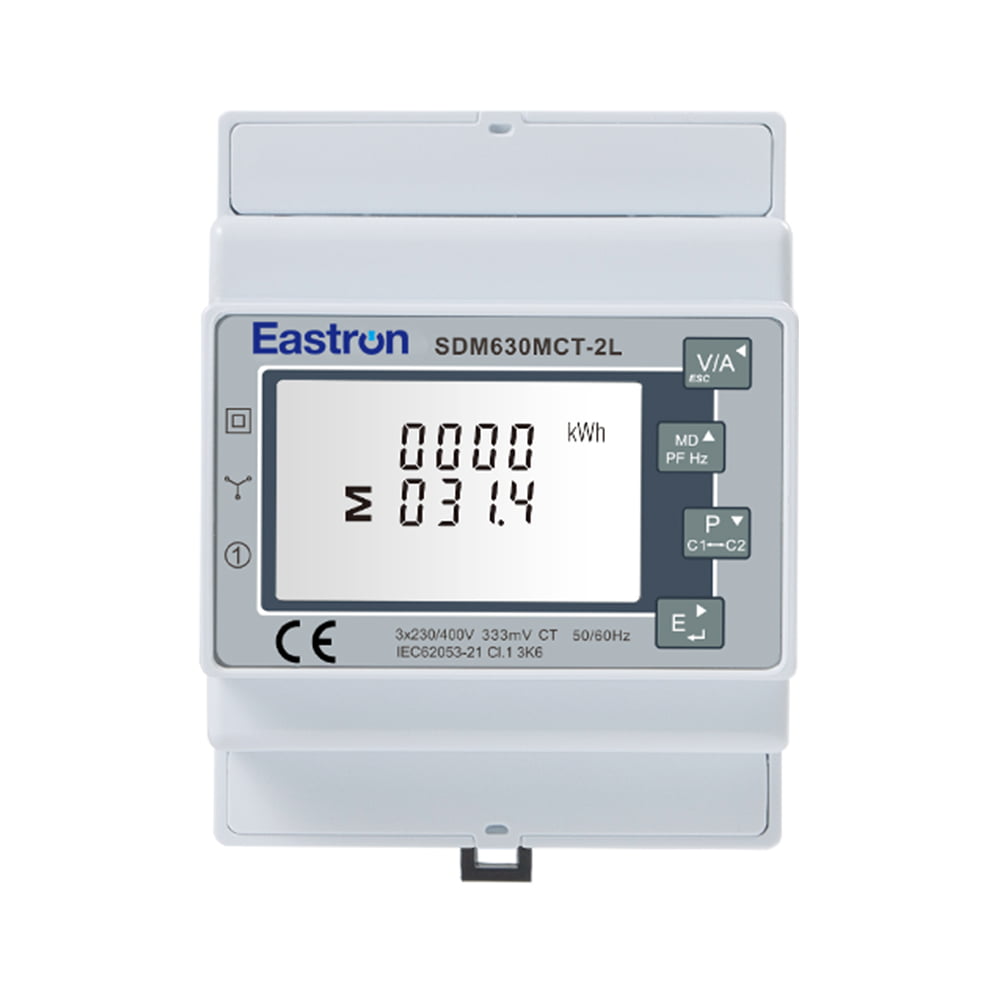

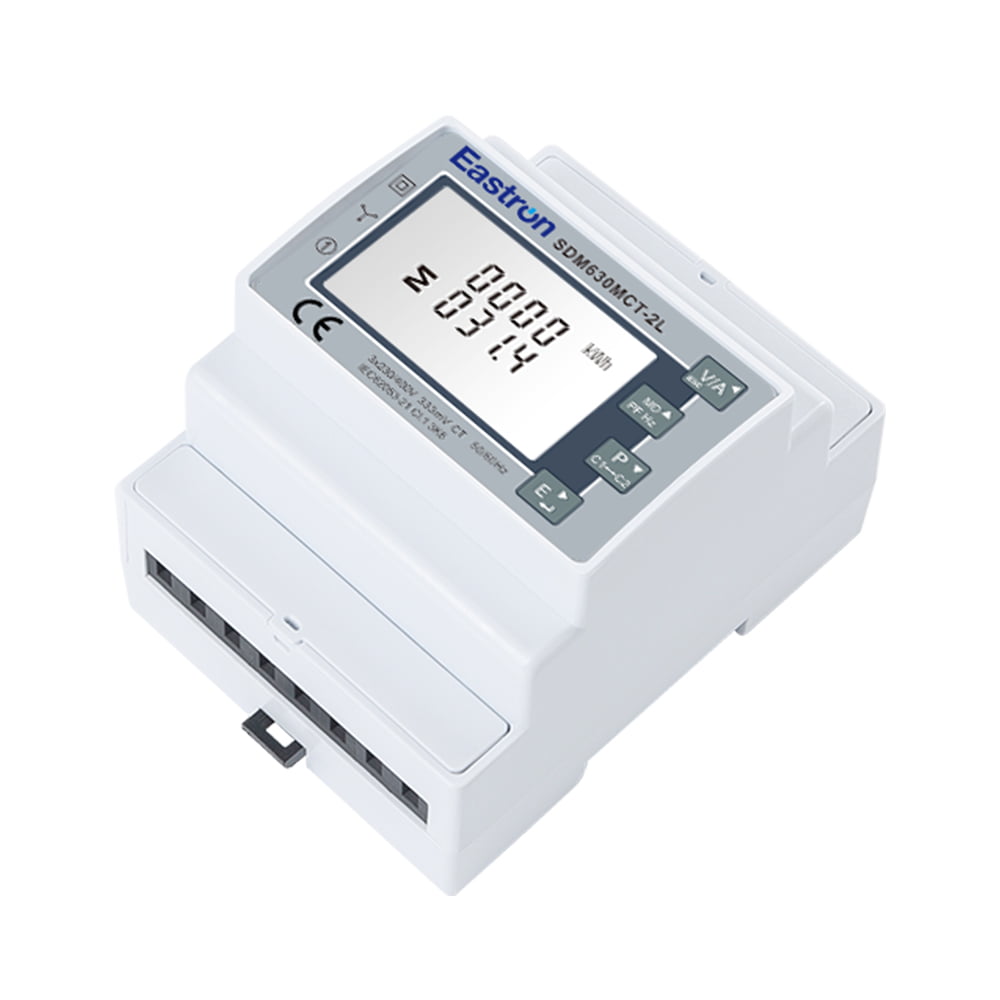

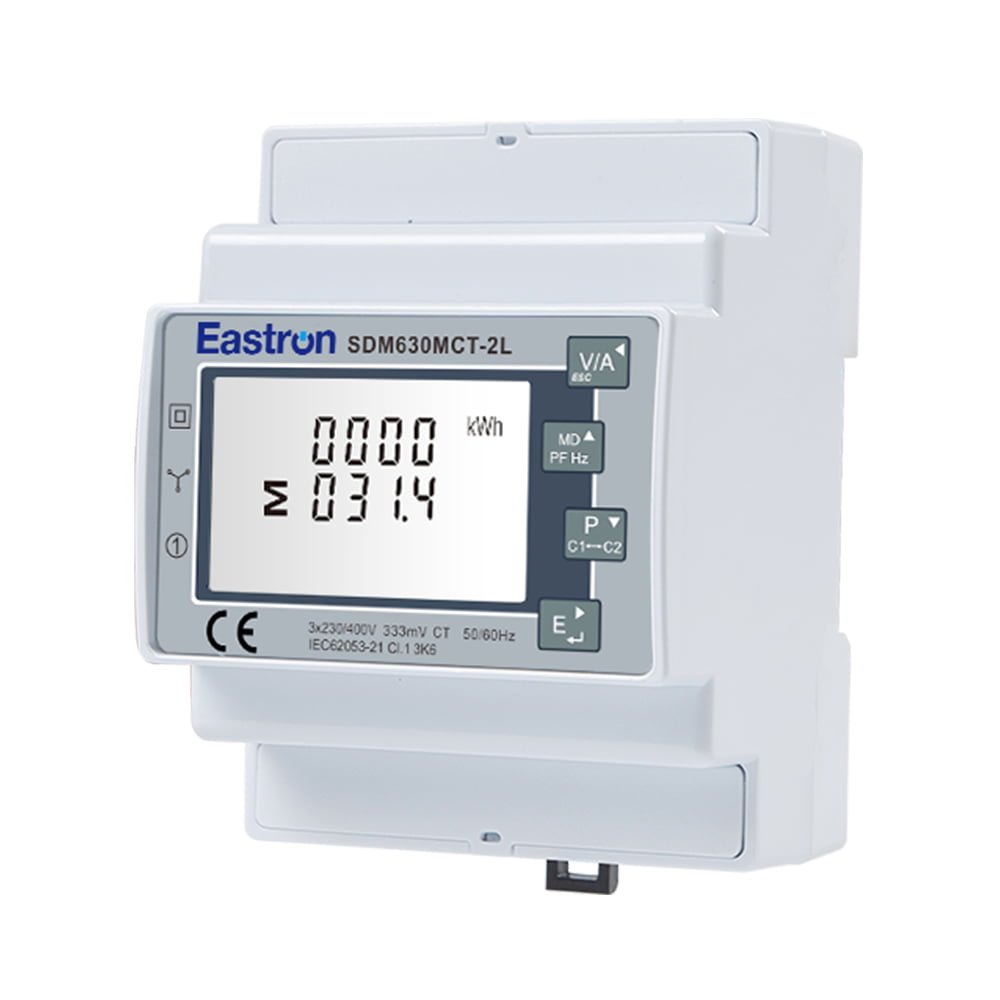

SDM630MCT-2L 是一款两路三相 RS485 Modbus 导轨式三相多功能电能表。该电表可测量单相两线，三相三线，三相四线电网下如电压，电流，功率，频率，功率因数，正反向电量，有功无功电量等重要电力参数。电表支持测量2路三相和6路单相负载计量，每路均可独立计量；且互感器接入为RJ12口接入，实现插拔式，易安装，免出错的优点。
电表内置接口提供RS485Modbus RTU通讯。产品经过SGS实验室的评估和认证，且获得MID B 证证书，符合欧盟器具计量指令2014/32/EU的标准。
|
技术参数 |
|
|
额定电压（Un） |
3x230/400V ac |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
一次侧电流 |
5~9999A |
|
二次侧电流 |
333mV/100mV |
|
短时过流 |
20 Imax for 0.5s |
|
工作频率 |
45 或 65Hz |
|
功耗 |
≤ 2W/10VA |
|
显示 |
LCD带背光 |
|
最大读数 |
9999999.9 kWh |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃ - +55℃ |
|
存储温度 |
-40℃ - +70℃ |
|
国际标准 |
IEC62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
2400/4800/9600/19200/38400bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
