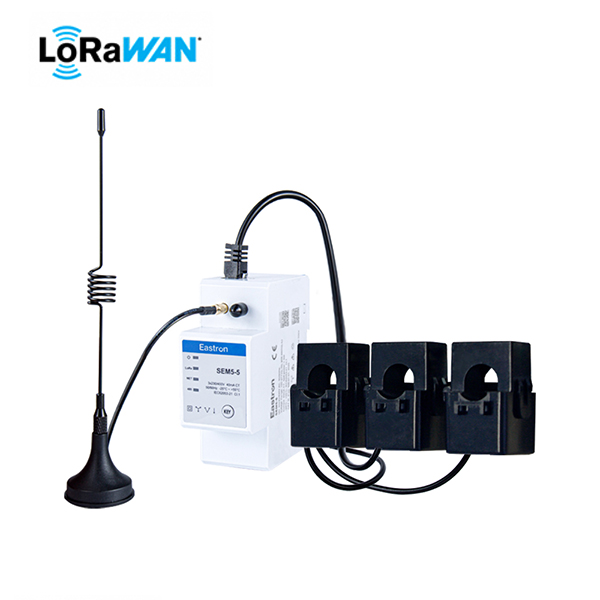

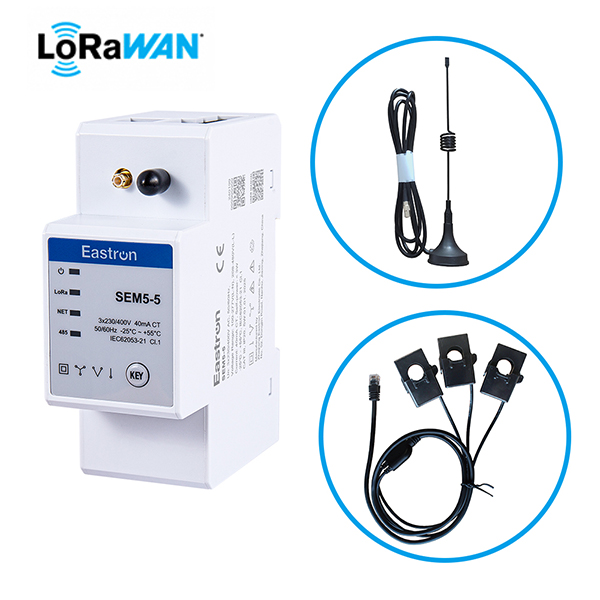

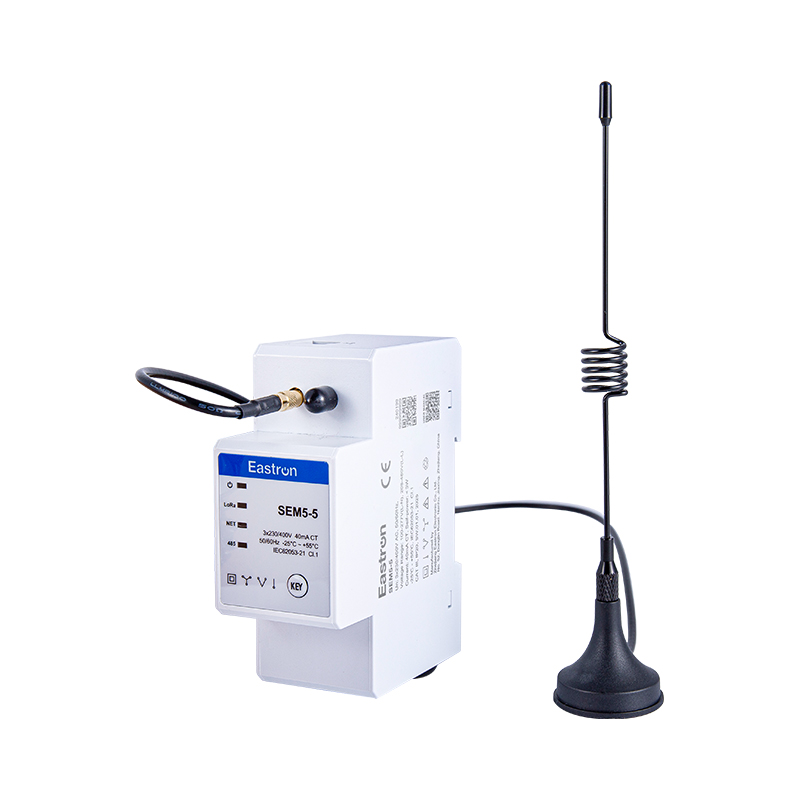

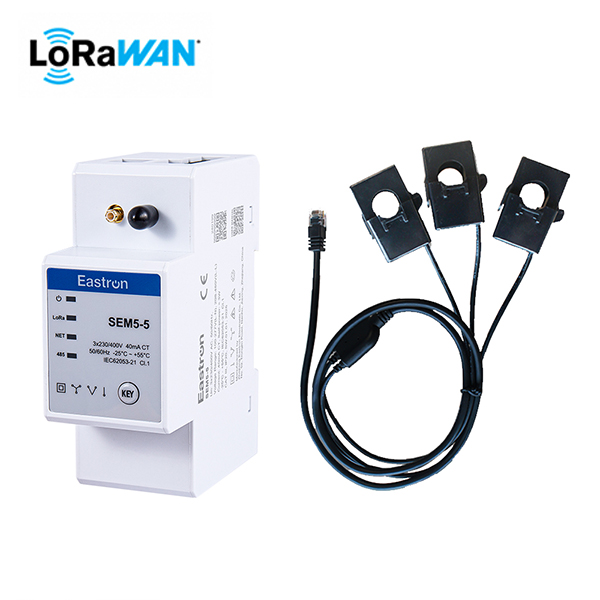

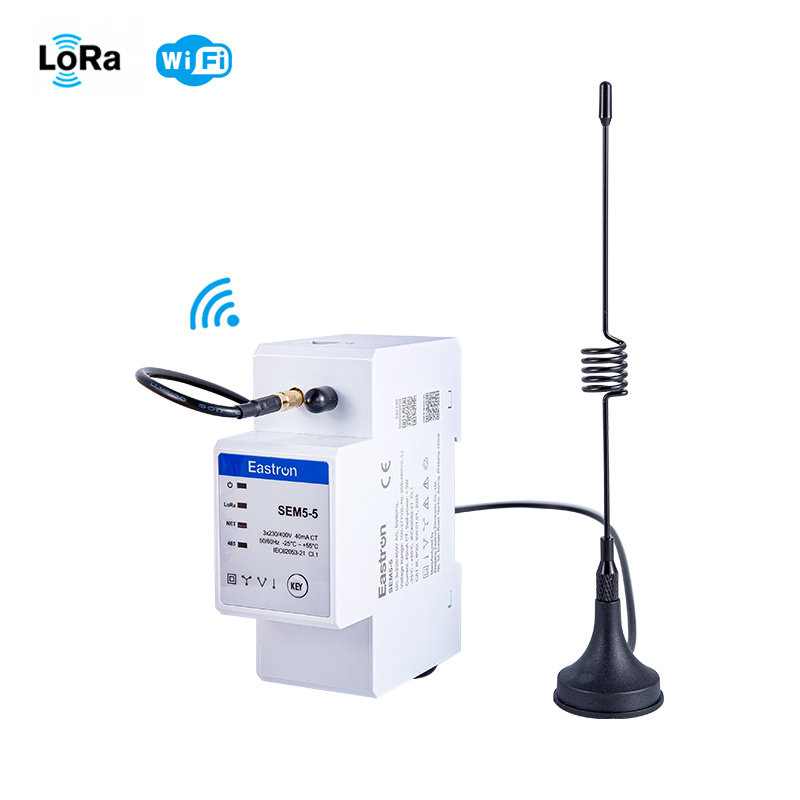

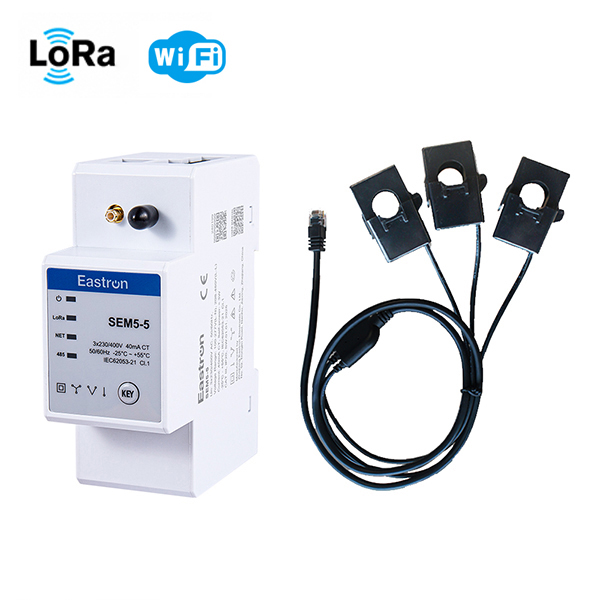

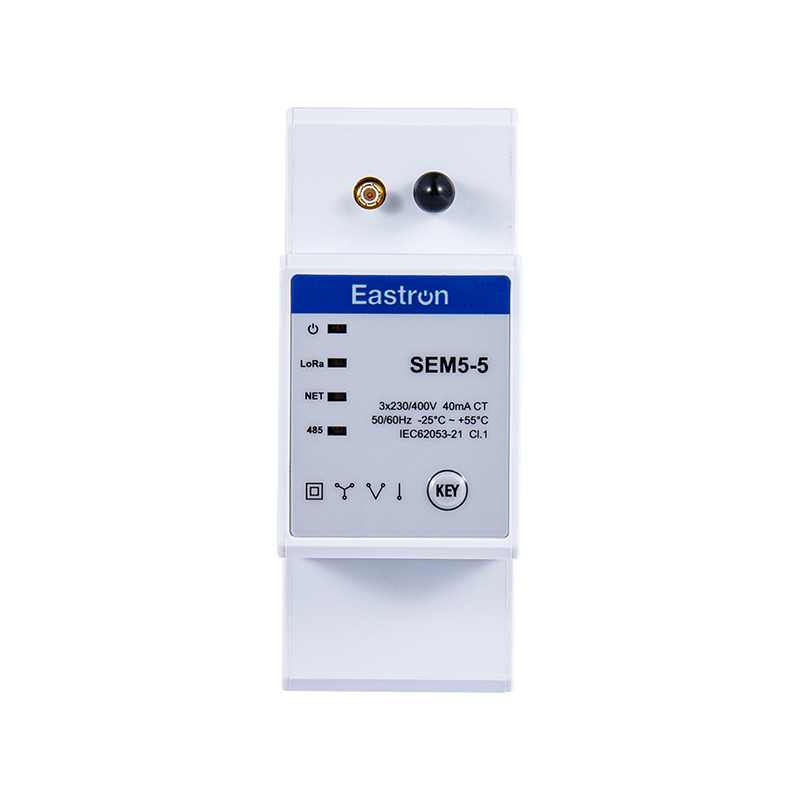

东鸿SEM5-5是新一代导轨式电能表，配备了Lora，Wi-Fi和RS485连接功能，同时还支持以太网Modbus TCP通讯功能。凭借多参数测量能力，SEM5-5可用于各种应用场景的能源监测，如光伏能源管理、智能建筑、工业设备等。该电表既可作为1台三相电能表使用，也可拆分为3台独立的单相电能表。在单相模式下，可为三个独立负载分别设置不同CT比的3个外部电流互感器（CT）。

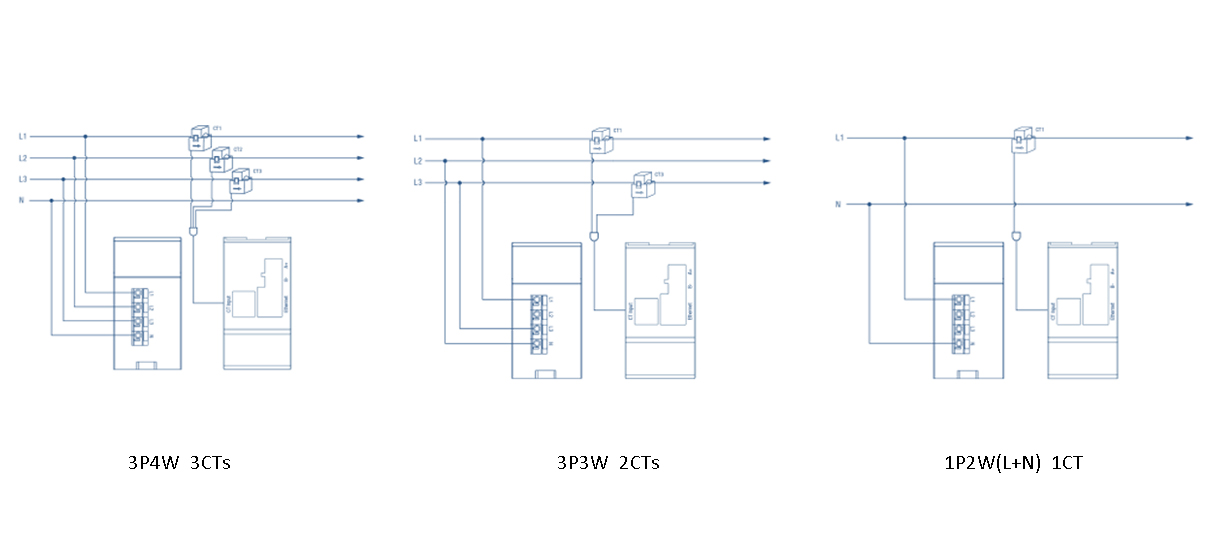

东鸿SEM5-5可测量并显示1P2W（单相二线）、3P4W（三相四线）、3P3W（三相三线）供电系统的特性，包括电压、频率、电流、功率以及有功和无功电能（区分输入或输出）、功率因数、最大需求等。能量计量单位包括千瓦时（kWh）、千乏时（kVArh）和千伏安时（kVAh）。

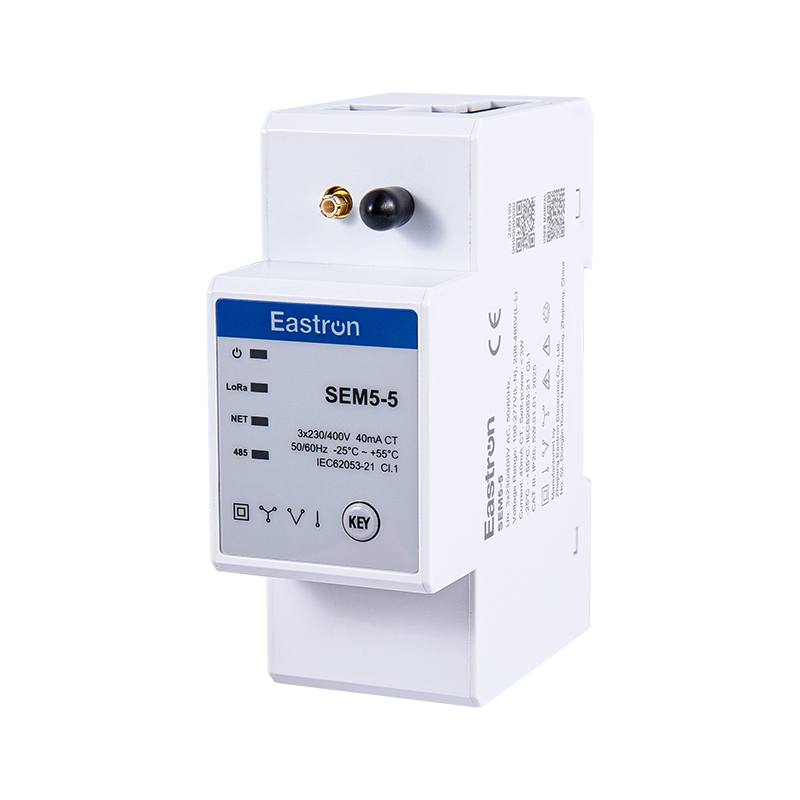

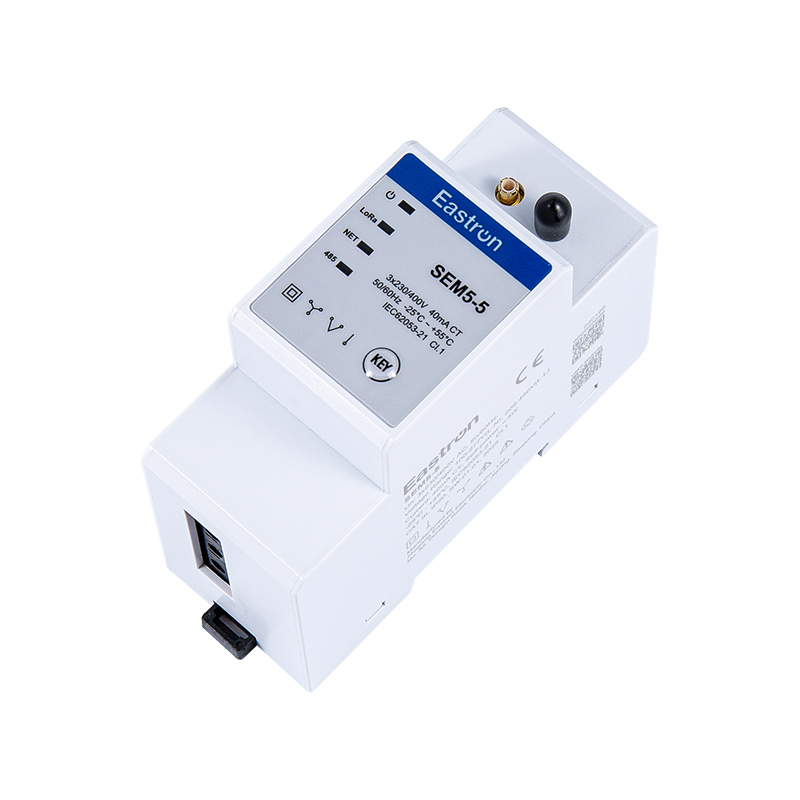

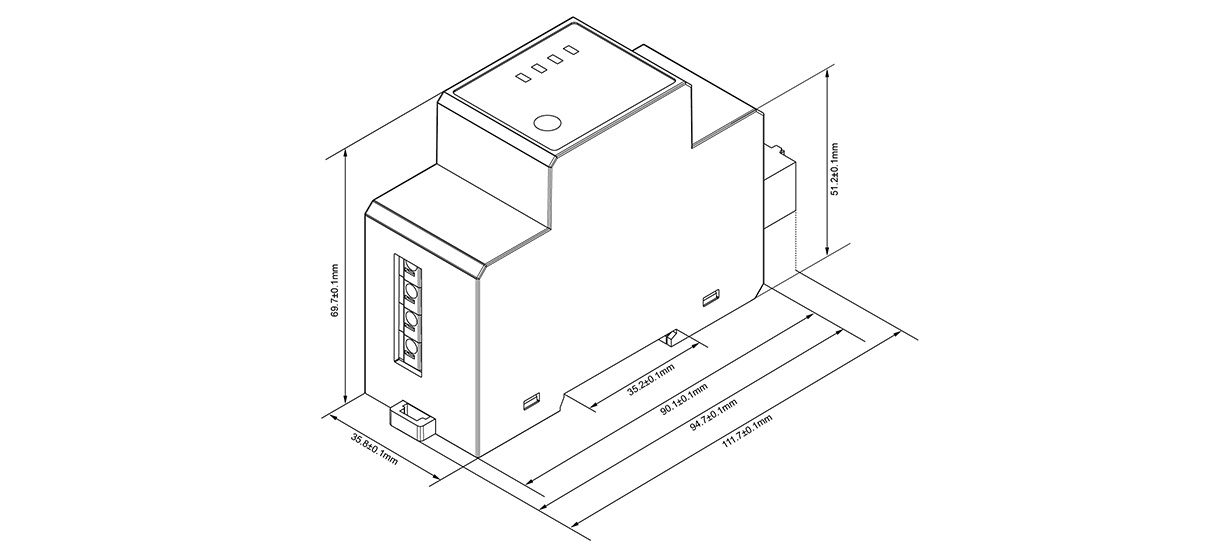

东鸿SEM5-5采用紧凑型设计。为节省安装和维护成本，SEM5-5的所有端子均采用弹簧端口或RJ端口，便于连接。
东鸿SEM5-5提供两种测量模式：总模式和光伏模式。在总模式下，将分别测量输入和输出的电能。在光伏模式下，会首先平衡进出口电能，再将平衡值计入进口或出口电能中。
|
技术参数 |
||
|
测量精度 |
有功电量 |
± 1% |
|
无功电量 |
± 2% |
|
|
频率 |
± 0.2% |
|
|
电流 |
± 0.5% (4A to 120A) ± 1% (1A to 4A) ± 3% (0.06A to 1A) |
|
|
电压 |
± 0.5% |
|
|
功率因数 |
± 0.01 |
|
|
数据更新频率 |
有功功率更新速率：50mS（RS485），100mS（WiFi） |
|
|
输入电流 |
电压 |
3*230V(L-N)/400V(L-L) |
|
工作电压范围 |
100 to 277 V ac L-N 208 to 480 V ac L-L |
|
| 频率 |
50/60Hz |
|
|
性能标准 |
|
|
湿度评级 |
≤95% （非凝结） |
|
工作温度 |
-25℃-+55℃ |
|
存储温度 |
-40℃-+80℃ |
|
安装类型 |
导轨安装 |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
1200/2400/4800/9600/115200bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
|
Wi-Fi 通讯 |
|
|
通讯协议 |
Modbus TCP |
|
数据类型 |
浮点数 |
|
射频波段 |
2.4 GHz- 2.5 GHz |
|
最大射频功率 |
<20 dBm |
|
Wi-Fi 端口 |
802.11 b/g/n |
|
Wi-Fi 通讯距离 |
室内可达 30 米/100 英尺，室外可达 50 米/160 英尺（取决于当地条件） |
|
LoRa 通讯 |
|
|
频段 |
EU868/AS923...(可定制） |
|
通讯距离 |
开放区域可达3000米 |
|
以太网 通讯 |
|
|
通讯协议 |
Modbus TCP |
|
通讯地址范围 |
1-247 |
|
IP地址 |
192.168.1.200 (默认) |
|
端口 |
502 |
|
子网掩码 |
255.255.255.0 |
|
网关 |
192.168.1.1 |
|
DHCP |
OFF (默认) |
