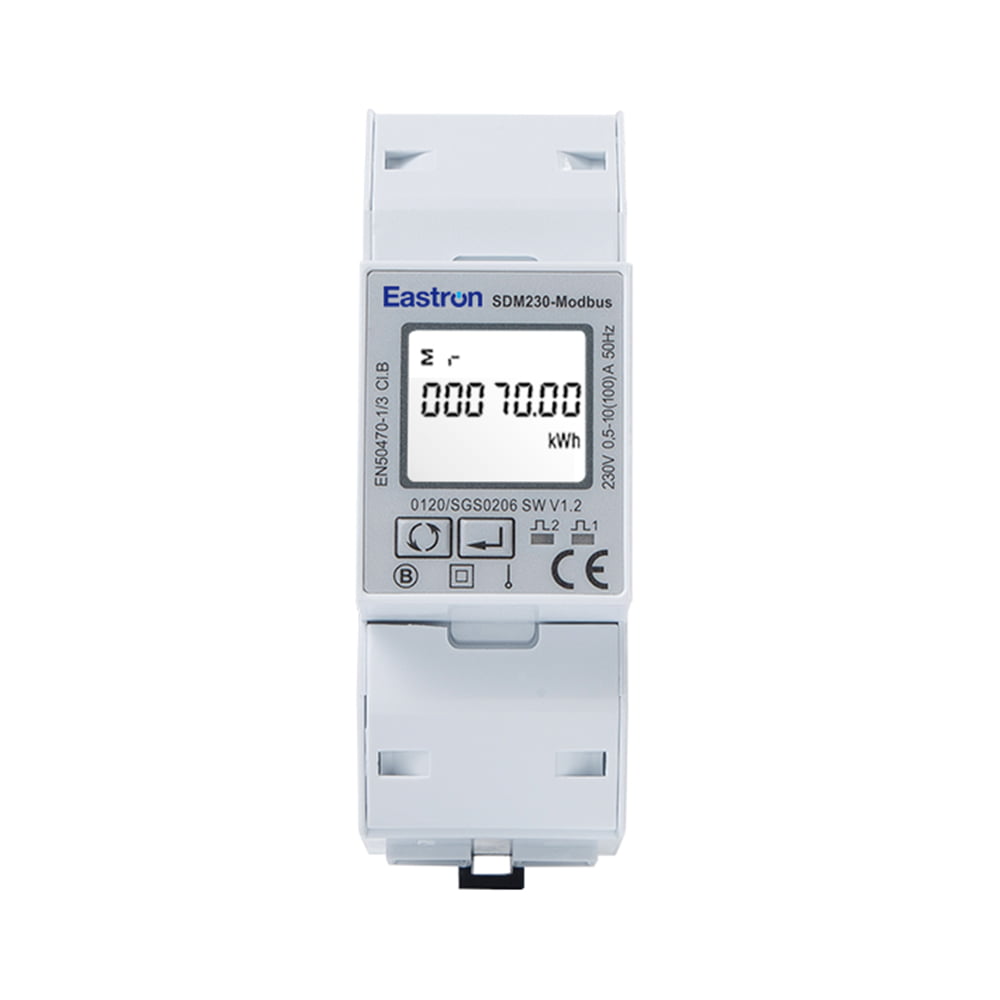

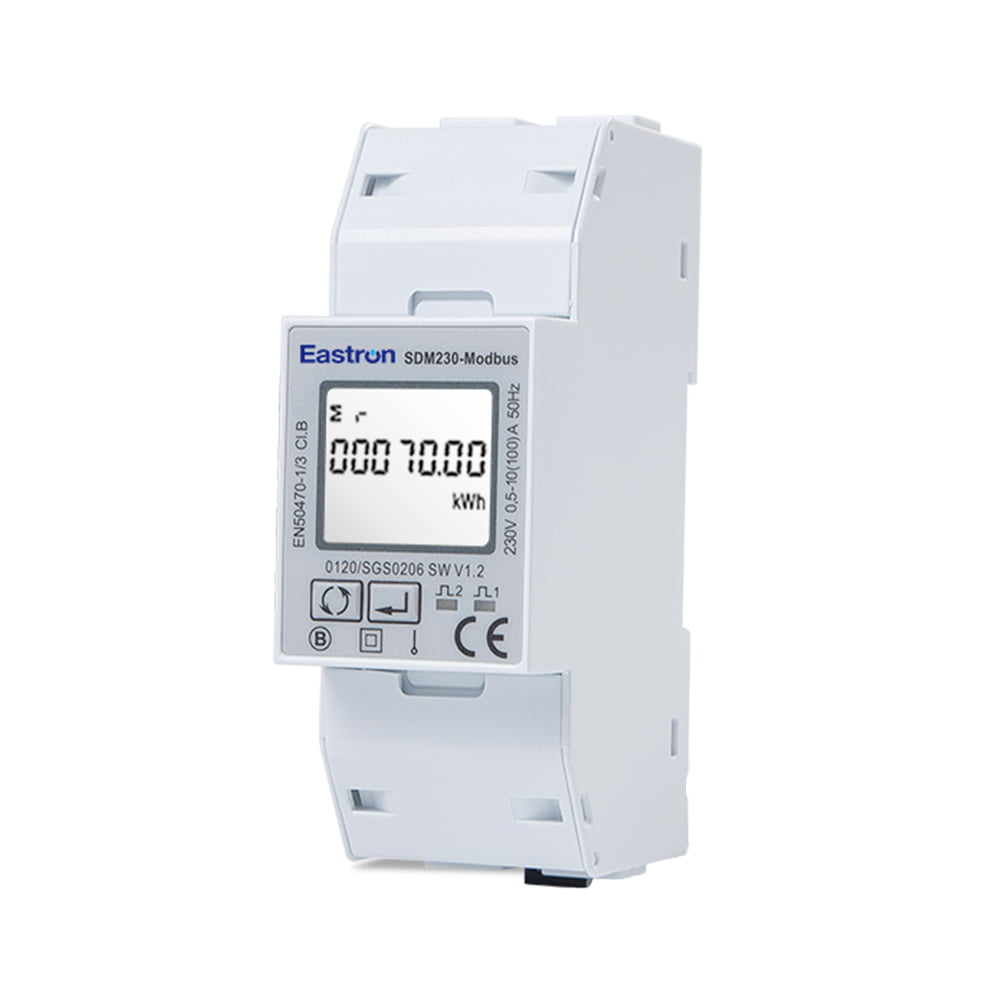

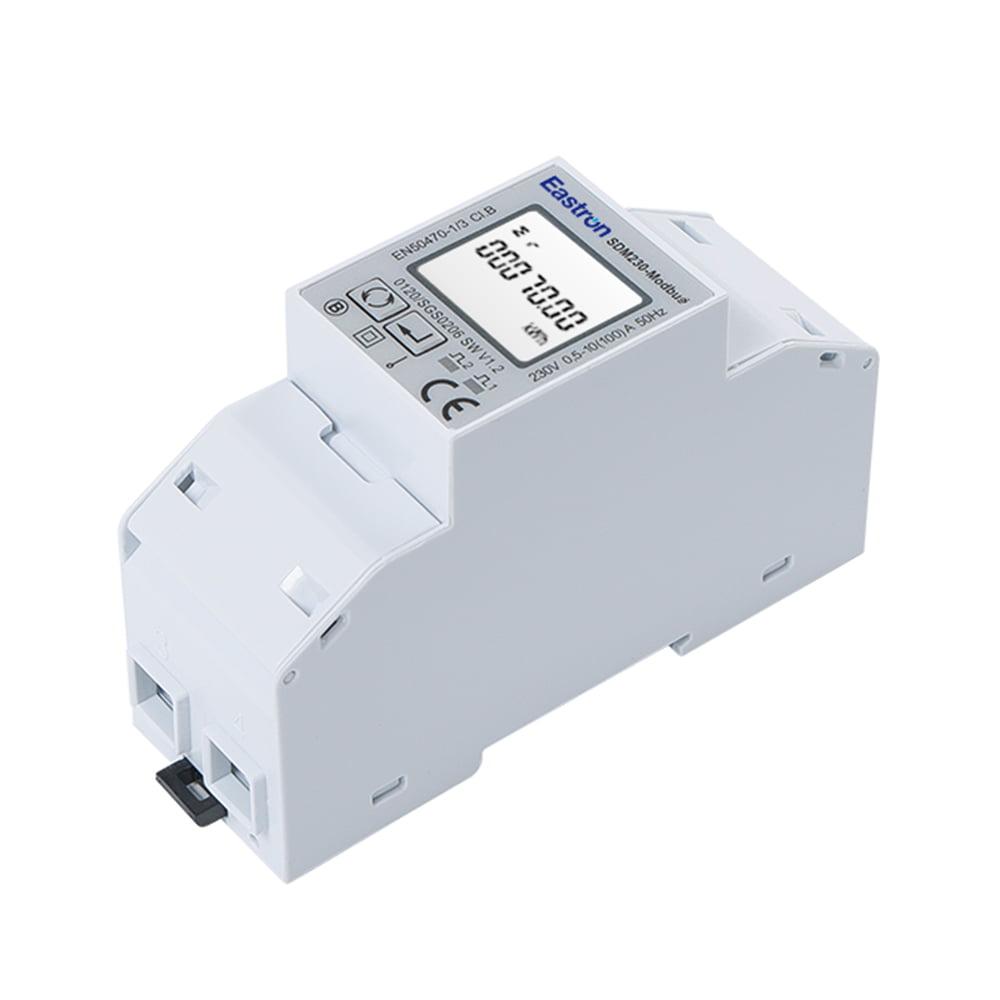

SDM230-Modbus是一款支持RS485 Modbus或DLT645通讯的100A直接接入式单相导轨式MID电能表。
该电能表采用国网高精度计量芯片，模块化设计，具有多功能，高精度， 小体积，高稳定性等特点。可测量正/反向/总有功电量，无功电量，有功功率，无功功率，视在功率，电压，电流，频率，功率因数，需量等电力参数。
该仪表还拥有两路脉冲输出和一路RS485通讯端口，可选通讯协议Modbus RTU或DL/T645，可与各种组态系统兼容，从而把前端采集的数据实时传送给系统数据中心，方便用户在多种场合下轻松实现远程通讯，完美应用于AMR/SCADA系统。
产品符合国标GB/T17215、GB/T15284、GB/T17883和电力行业标准DL/T614，IEC62053-21，EN50470-1/3标准，并通过MID(欧盟计量器具指令) B+D认证。
|
技术参数 |
|
|
额定电压（Un） |
120V 或230V ac |
|
工作电压范围 |
80%~120% of Un |
|
交流耐压 |
4KV for 1 minute |
|
脉冲耐压 |
6KV-1.2µS |
|
基本电流（Ib） |
10A |
|
最大电流（Imax） |
100A |
|
工作电流 |
0.4% Ib-Imax |
|
短时过流 |
30 Imax for 0.01s |
|
工作频率 |
50 或 60Hz |
|
功耗 |
≤ 2W/10VA |
|
脉冲常数1 |
可调 |
|
脉冲常数2 |
1000imp/kWh |
|
最大读数 |
999999.9 kWh |
|
性能标准 |
|
|
工作湿度 |
≤90% |
|
存储湿度 |
≤95% |
|
工作温度 |
-25℃-+55℃ |
|
存储温度 |
-40℃-+70℃ |
|
国际标准 |
IEC62053-21/EN50470-1/3 |
|
精度等级 |
Class 1/Class B |
|
安装类别 |
CAT II |
|
防水防尘等级 |
IP51（室内） |
|
绝缘防护等 |
II |
|
静电放电 |
8KV接触放电/15KV空气放电 |
|
电磁抗干扰 |
IEC61000-4-3 |
|
群脉冲 |
4KV |
|
浪涌 |
4KV |
|
传导辐射 |
EN55022 |
|
测量精度 |
|
|
电压，电流 |
0.5% |
|
频率 |
0.2% |
|
功率因素 |
0.01 |
|
有功功率，视在功率 |
±1% |
|
无功功率 |
±1% |
|
无功电量（Varh） |
Class 2 |
|
有功电量（Wh） |
Class 1/0.5S |
|
RS485 Modbus通讯 |
|
|
总线类型 |
RS485(双半工异步) |
|
通讯协议 |
Modbus RTU 或 DL/T 645 |
|
波特率 |
1200/2400/4800/9600bps |
|
通讯地址范围 |
1-247 |
|
总线负载 |
64pcs |
|
通讯距离 |
1000M |
|
奇偶性 |
EVEN/ODD/NONE |
|
数据位 |
8 |
|
停止位 |
1 |
|
M-bus通讯 |
|
|
总线类型 |
M-bus |
|
通讯协议 |
EN13757-3 |
|
波特率 |
300/600/1200/2400/4800/9600 |
|
奇偶性 |
EVEN/ODD/NONE |
|
停止位 |
1或2 |
|
一级地址 |
1~250 |
|
二级地址 |
00 00 00 01 ~ 99 99 99 99 |
|
脉冲输出 |
|
|
脉冲输出 |
2 |
|
脉冲类型 |
无源 |
|
脉冲1 |
可调 |
|
脉冲2 |
1000imp/kWh |
|
脉冲宽度 |
200/100（默认）/60ms |
