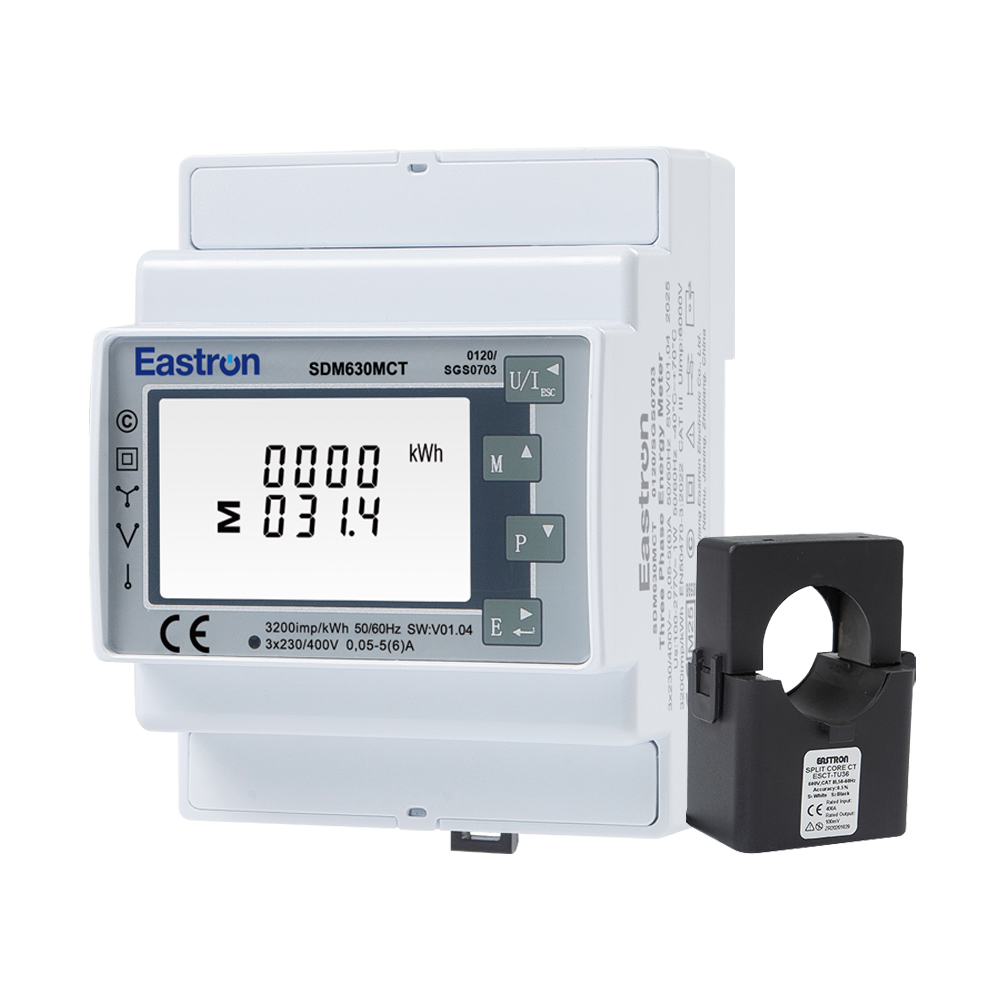

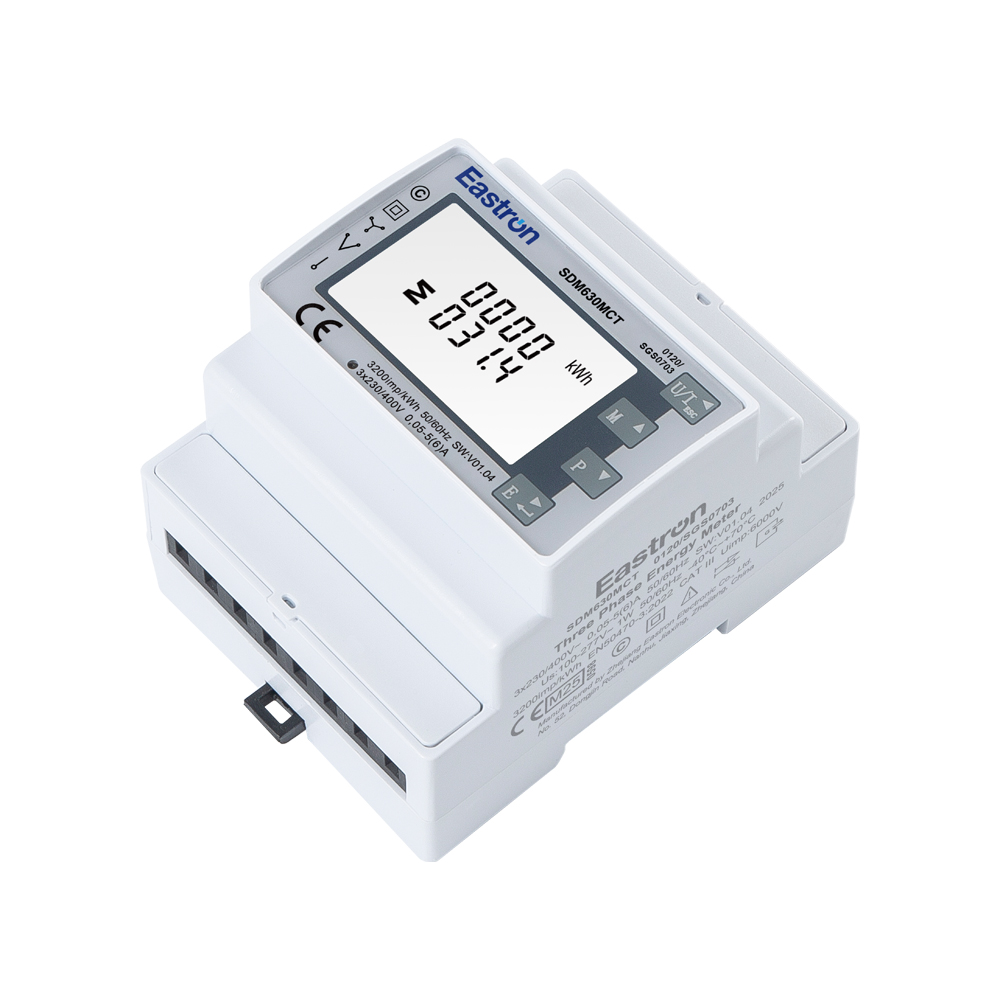

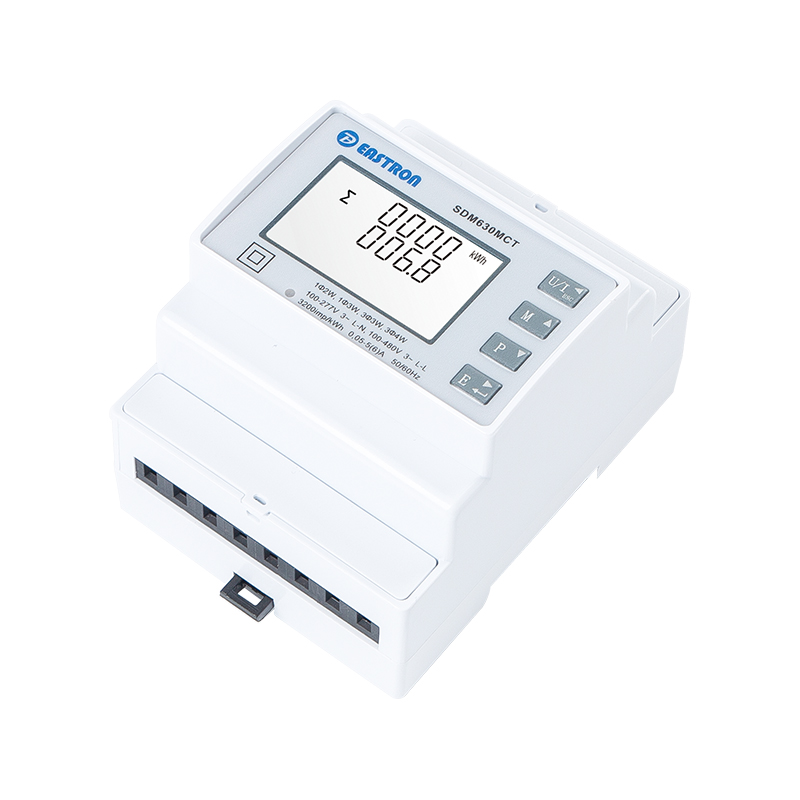

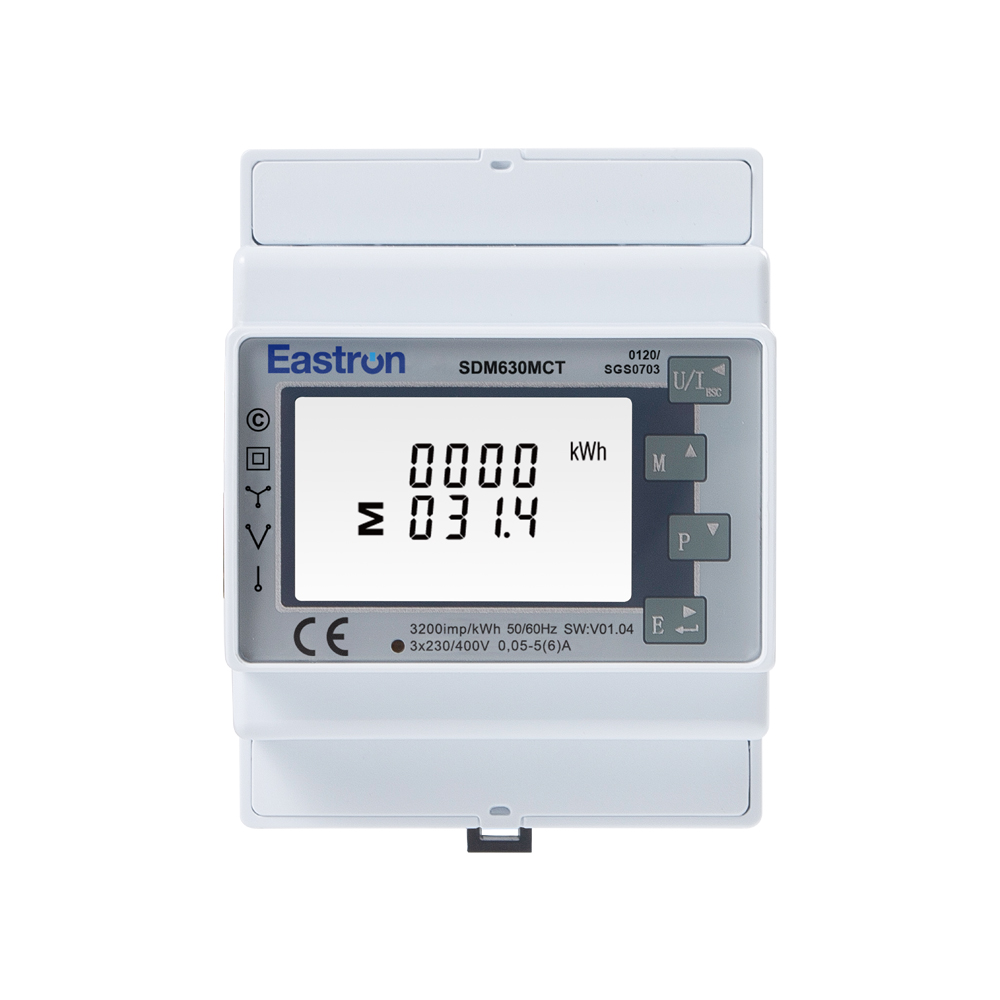

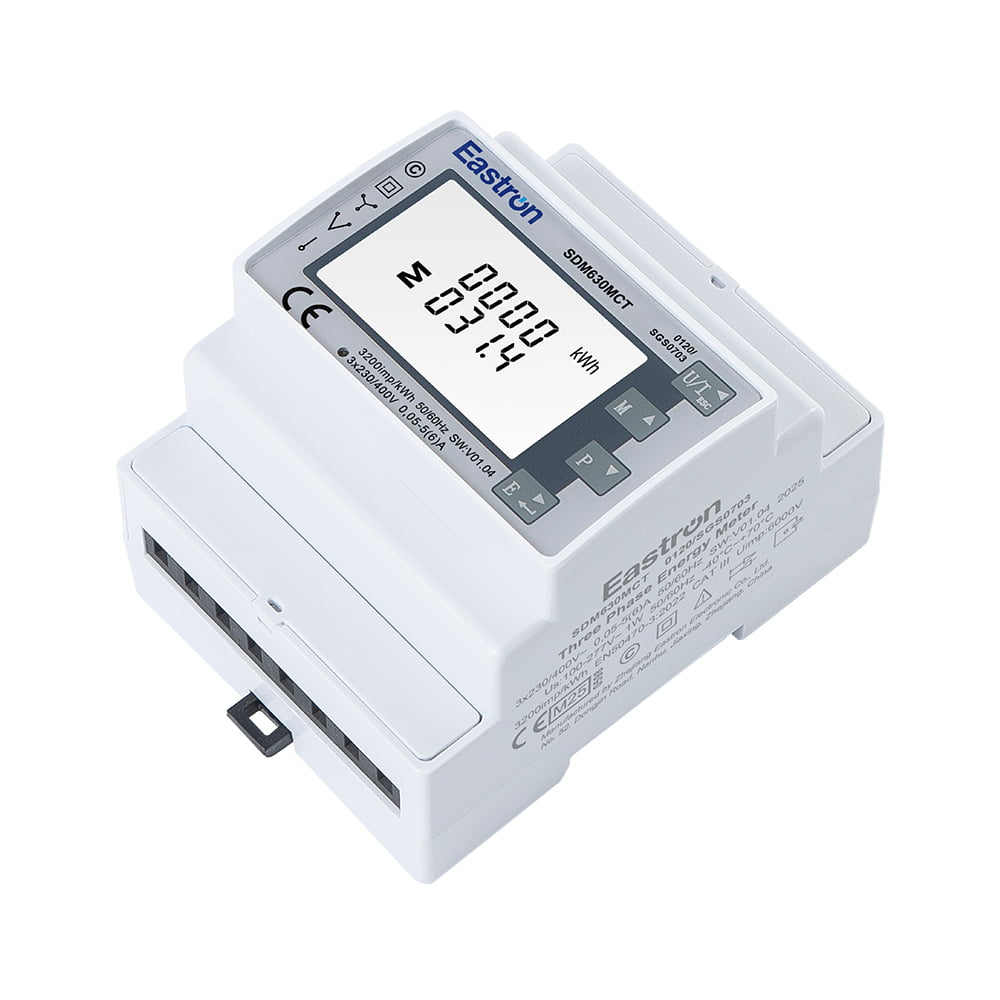

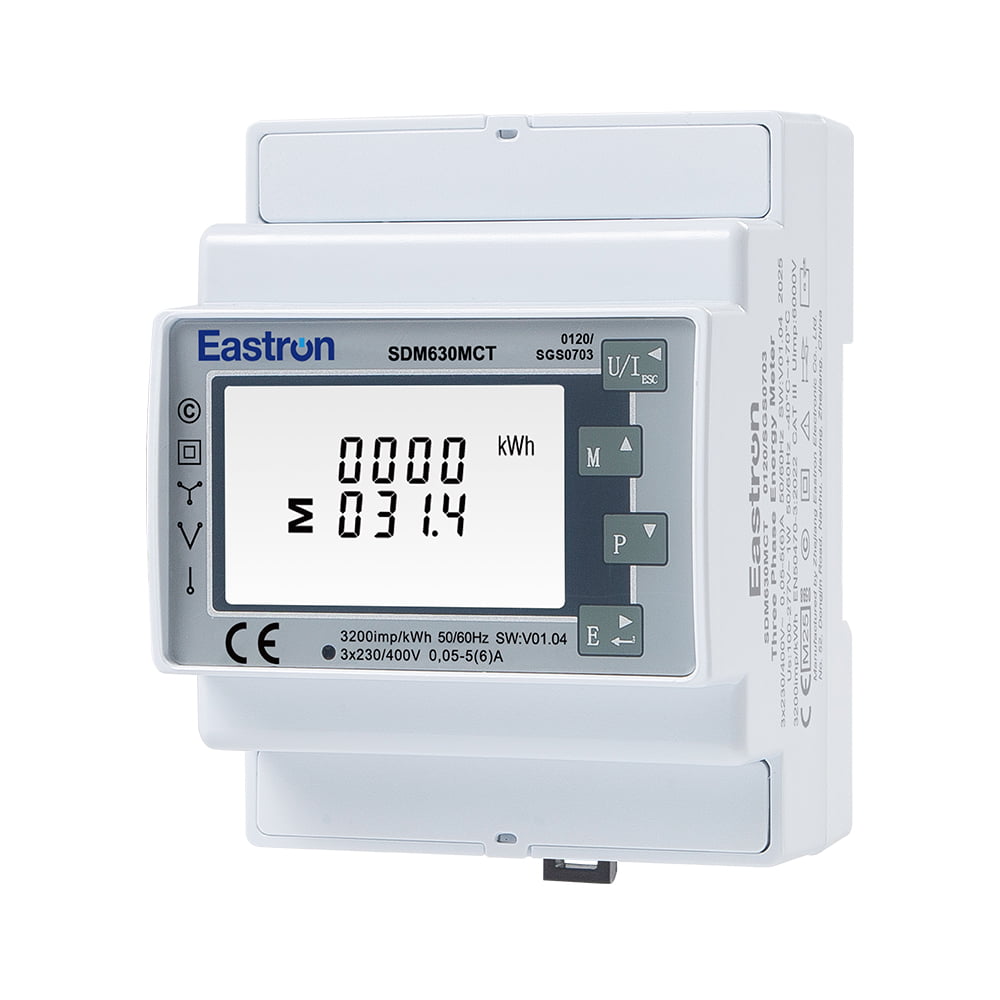

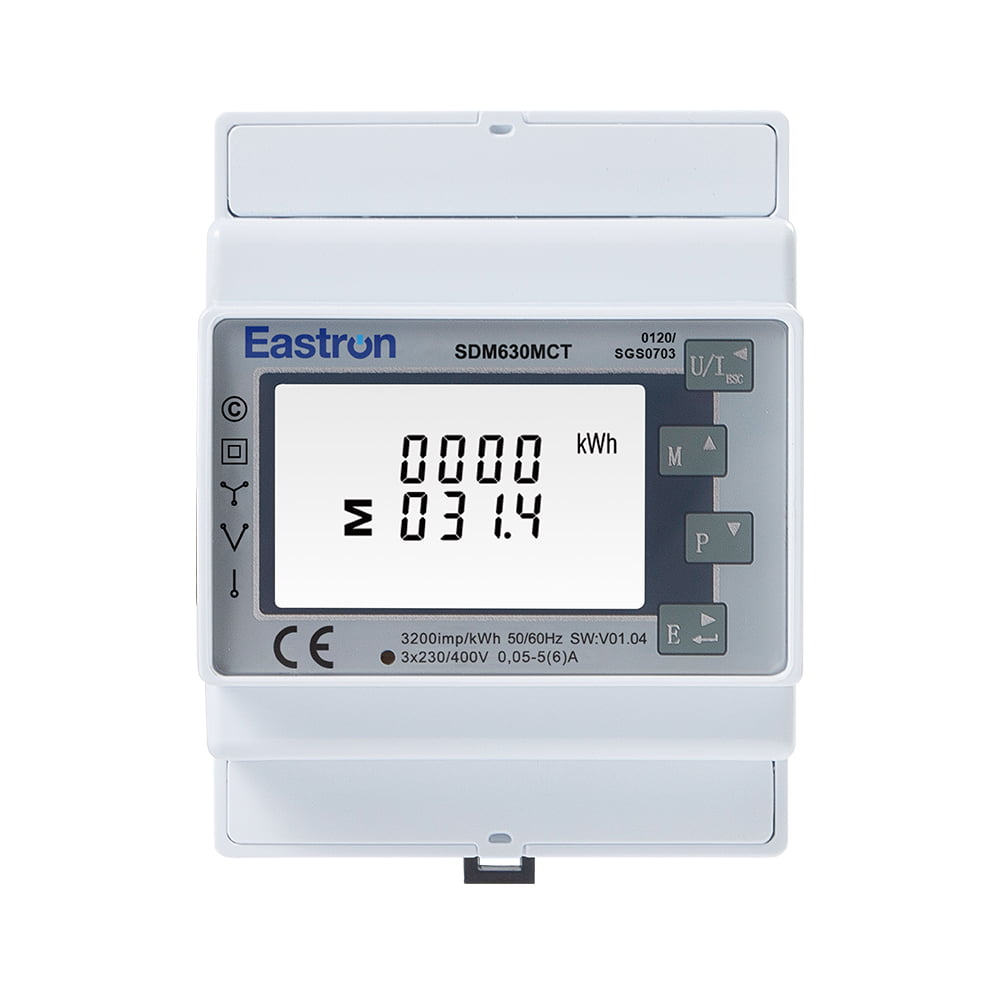

SDM630MCT

Modbus或DLT645协议互感器接入式导轨式三相多功能MID电能表

CT & PT 接入
支持 3P4W/3P3W/1P2W
4 模尺寸72mm 宽
多功能参数测量：kWh,kVarh,W,Var,VA,PF,Hz,dmd,V, etc
双向计量
2路脉冲输出
RS485 通讯协议

SDM630MCT Modbus / Mbus / 2T / MV

三相多功能电能表

SDM630MCT是一款支持RS485 Modbus 或DLT645协议的互感器接入式导轨式三相多功能MID电能表。该产品完美阐释了 “小体积、大功能”的特点，可用于三相4线，三相3线，单相2线，两相3线等各种电网，支持5A电流互感器接入，支持PT接入，可测量各种重要电力参数，如：有功电量，无功电量，电压，电流，有功功率，无功功率，视在功率，频率，功率因素，需量，分相电量，总谐波含量等参数。正反向电量双向计量。

该电表具有2路脉冲输出，1路脉冲输出可调；1路RS485 通讯（可选通讯协议：Modbus RTU、DL/T645）； RS485通讯速率到38400bps (可定制更高速率)；

该仪表具有良好的电磁兼容性，精度可达0.5S级，符合国际GB/T17215、GB/T15284、GB/T17883和电力行业标准DL/T614，IEC62053-21，EN5070-1/3标准，并通过MID(欧盟计量器具指令) B+D认证。

技术参数
额定电压（Un）	3x230/400V ac
工作电压范围	60%~120% of Un
交流耐压	4KV for 1 minute
脉冲耐压	6KV-1.2µS
一次侧电流	5~9999A
二次侧电流	1A/5A/333mV
短时过流	20 Imax for 0.01s
工作频率	50 或 60Hz
功耗	≤ 2W/10VA
显示	LCD
最大读数	9999999.9 kWh

性能标准
工作湿度	≤90%
存储湿度	≤95%
工作温度	-25℃ - +55℃
存储温度	-40℃ - +70℃
国际标准	IEC62053-21/EN50470-1/3
精度等级	Class 1/Class B
安装类别	CAT III
防水防尘等级	IP51（室内）
绝缘防护等	II
静电放电	8KV接触放电/15KV空气放电
电磁抗干扰	IEC61000-4-3
群脉冲	4KV
浪涌	4KV
传导辐射	EN55022

复费率
时钟精度	＜1s/day
费率数	4
时段数	10

测量精度
电压，电流	0.5%
频率	0.2%
功率因素	0.01
有功功率，视在功率	±1%
无功功率	±1%
无功电量（Varh）	Class 2
有功电量（Wh）	Class 1/0.5S

RS485 Modbus通讯
总线类型	RS485(双半工异步)
通讯协议	Modbus RTU 或 DL/T 645
波特率	2400/4800/9600/19200/38400bps
通讯地址范围	1-247
总线负载	64pcs
通讯距离	1000M
奇偶性	EVEN/ODD/NONE
数据位	8
停止位	1

M-bus通讯
总线类型	M-bus
通讯协议	EN13757-3
波特率	300/600/1200/2400/4800/9600
奇偶性	EVEN/ODD/NONE
停止位	1或2
一级地址	1~250
二级地址	00 00 00 01 ~ 99 99 99 99

脉冲输出
脉冲输出	2
脉冲类型	无源
脉冲1	可调
脉冲2	3200imp/kWh
脉冲宽度	200/100（默认）/60ms
