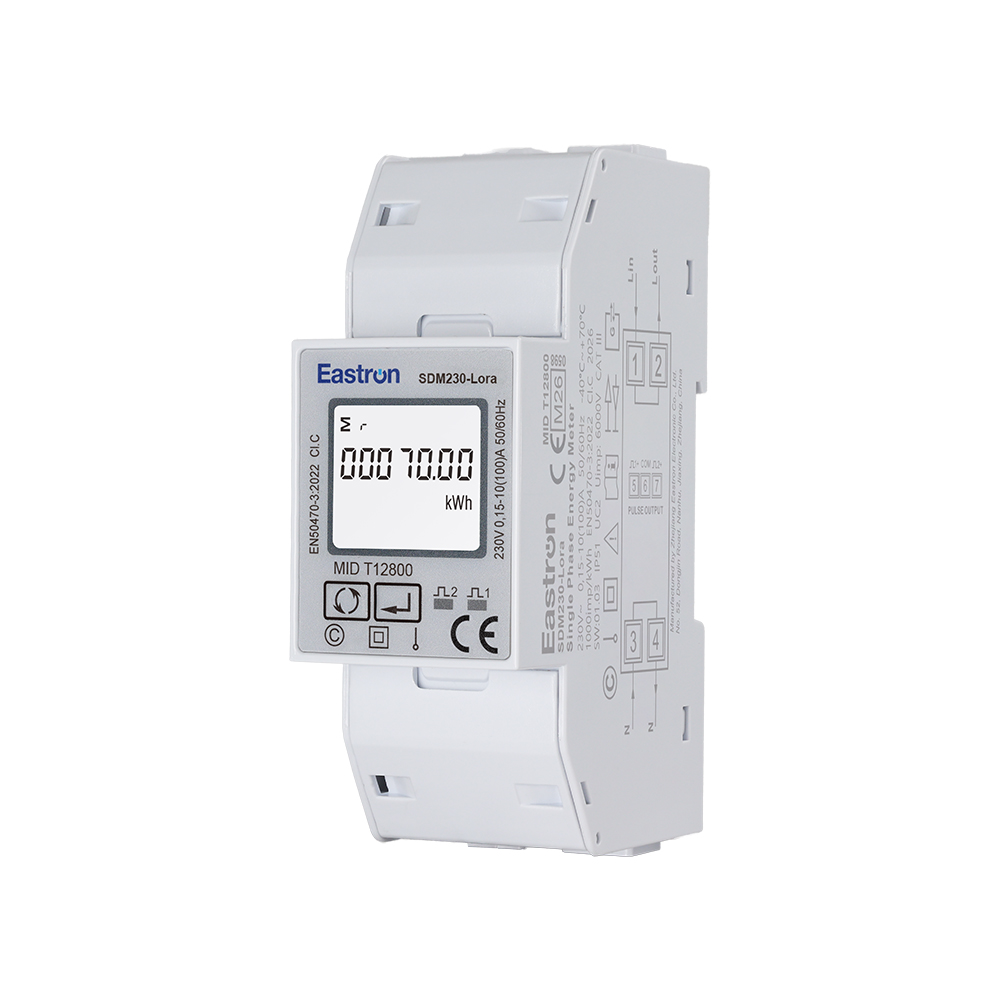

SDM230-Lora P2P 是一款智能单相电能表，采用点对点（Point-to-Point）LoRa 无线通信技术。该电表测量并显示单相两线（1P2W）系统的各项电气参数，包括电压、频率、电流、功率、有功电能和无功电能（输入或输出）。电能以 kWh、kVArh 为单位计量。最大需量电流可在最长 60 分钟的预设周期内测量。

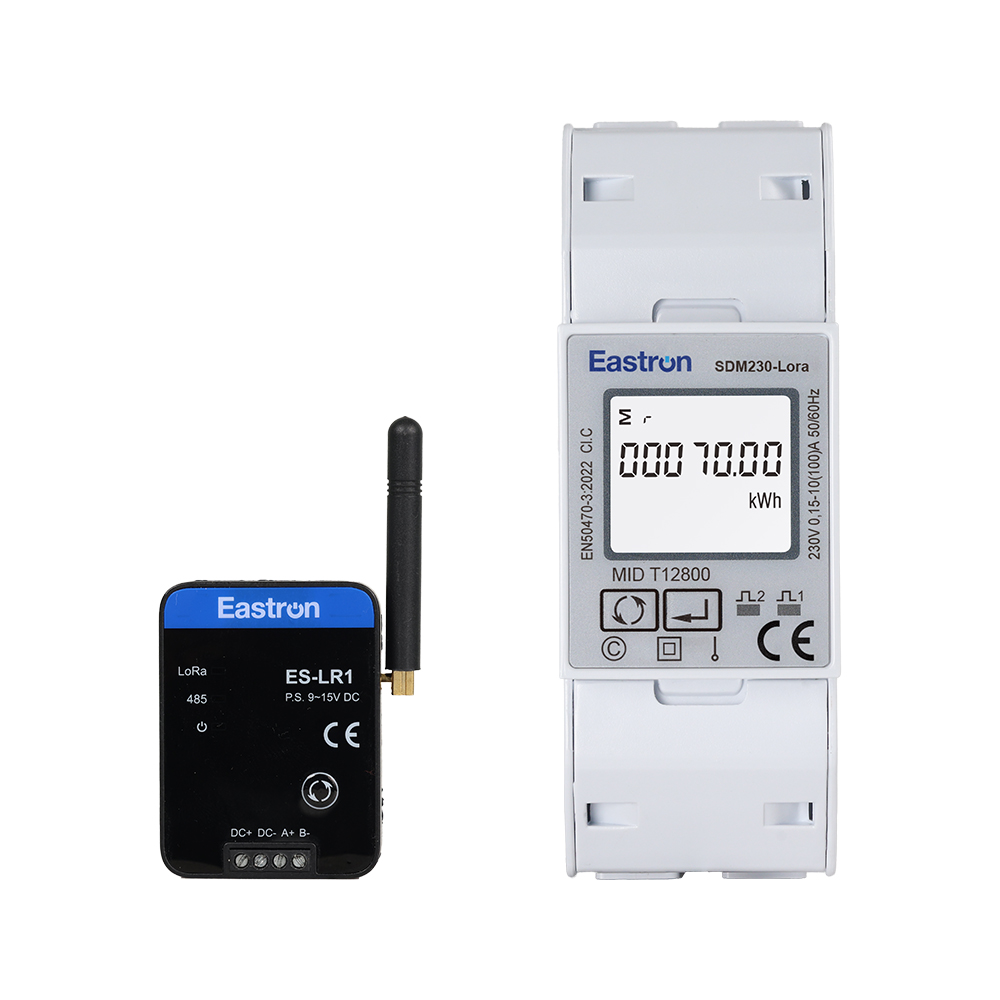

本产品由 SDM230-Lora 电表和 ES-LR1 接收模块两部分组成。电表最大直接接入 100A，无需外接电流互感器（CT），通过 LoRa 点对点通信与接收模块直连，无需网关或网络服务器即可实现远程数据采集。适用于住宅小区、商业建筑、工业设施以及基于物联网的能源管理平台等场景。
|
技术参数 |
|
|
额定电压（Un） |
230V |
|
工作电压范围 |
100 ~ 277V AC |
|
基本电流 |
10A |
|
最大电流 |
100A |
|
最小电流 |
0.15A |
|
性能标准 |
|
|
工作湿度 |
≤90%，非凝结 |
|
存储湿度 |
≤95%，非凝结 |
|
工作温度 |
-40℃ - +70℃ |
|
存储温度 |
-40℃ - +80℃ |
|
国际标准 |
IEC62053-21/EN50470-3:2022 |
|
精度等级 |
Class 0.5/C |
|
安装类别 |
CAT III |
|
防水防尘等级 |
IP51（前显） IP20（整表） |
|
绝缘防护等 |
II |
|
通讯 |
|
|
SDM230-Lora |
|
|
协议标准 |
四信私有协议 |
|
工作模式 |
透传模式 |
|
工作频段 |
868MHz |
|
宽带 |
125KHZ |
|
发射功率 |
最大22dBm |
|
空中速率 |
977bps （支持扩频因子 SF10） |
|

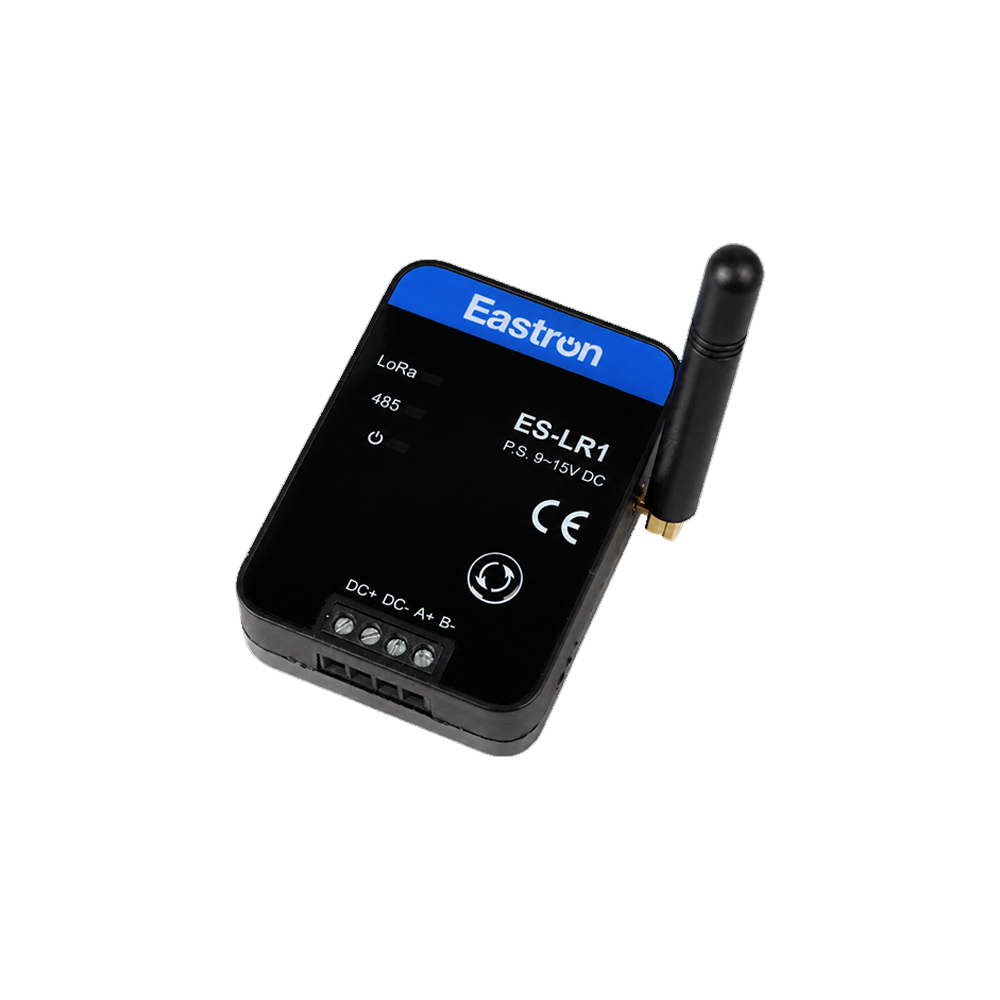

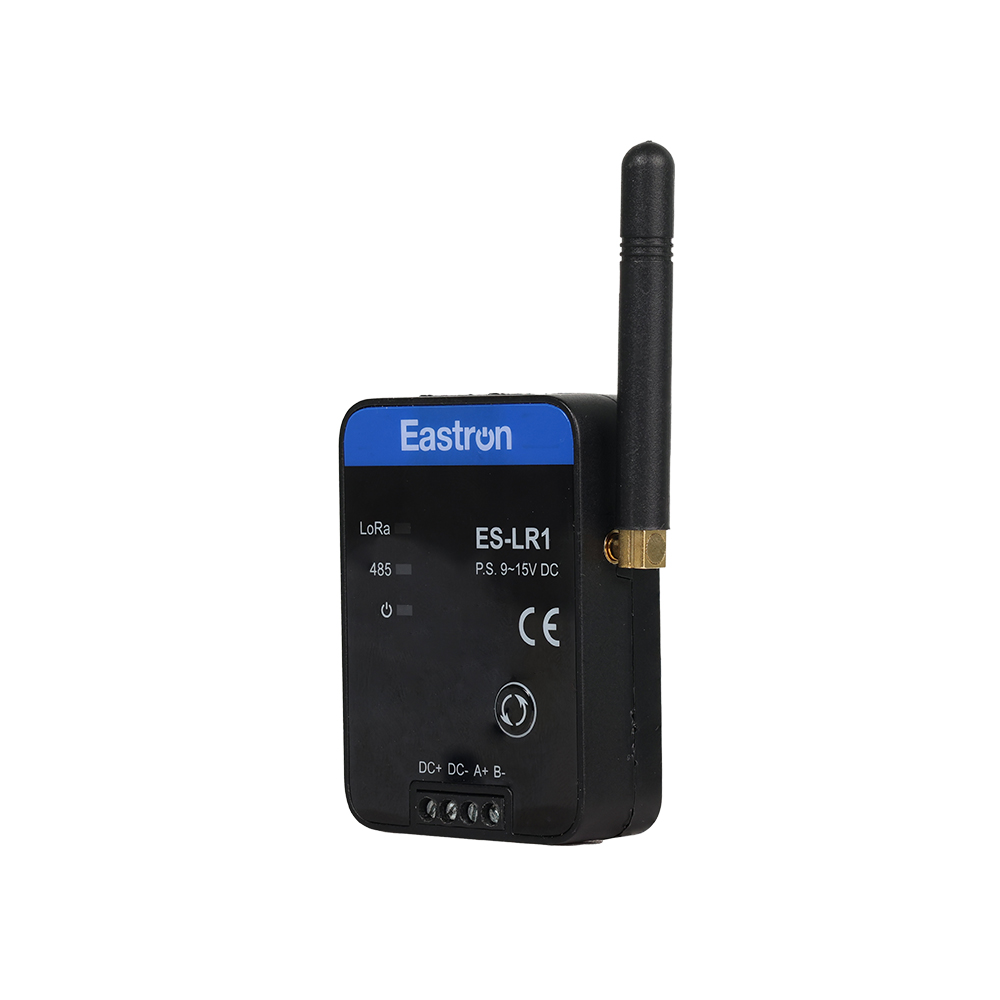

ES-LR1 |
|
|
接口1 |
RS485 |
|
协议 |
Modbus-RTU |
|
通讯地址 |
253 |
|
传输模式 |
半双工 |
|
数据类型 |
浮点型 |
|
传输距离 |
最大1000m |
|
传输速度 |
2400/4800/9600（默认）/19200bps |
|
校验位 |
NONE（默认）/ODD/EVEN |
|
停止位 |
1/2 |
|
响应时间 |
<100 ms |
|
接口2 |
LoRa |
|
协议标准 |
四信私有协议 |
|
工作模式 |
透传模式 |
|
工作频段 |
868MHz |
|
宽带 |
125KHZ |
|
发射功率 |
最大22dBm |
|
空中速率 |
977bps （支持扩频因子 SF10） |
