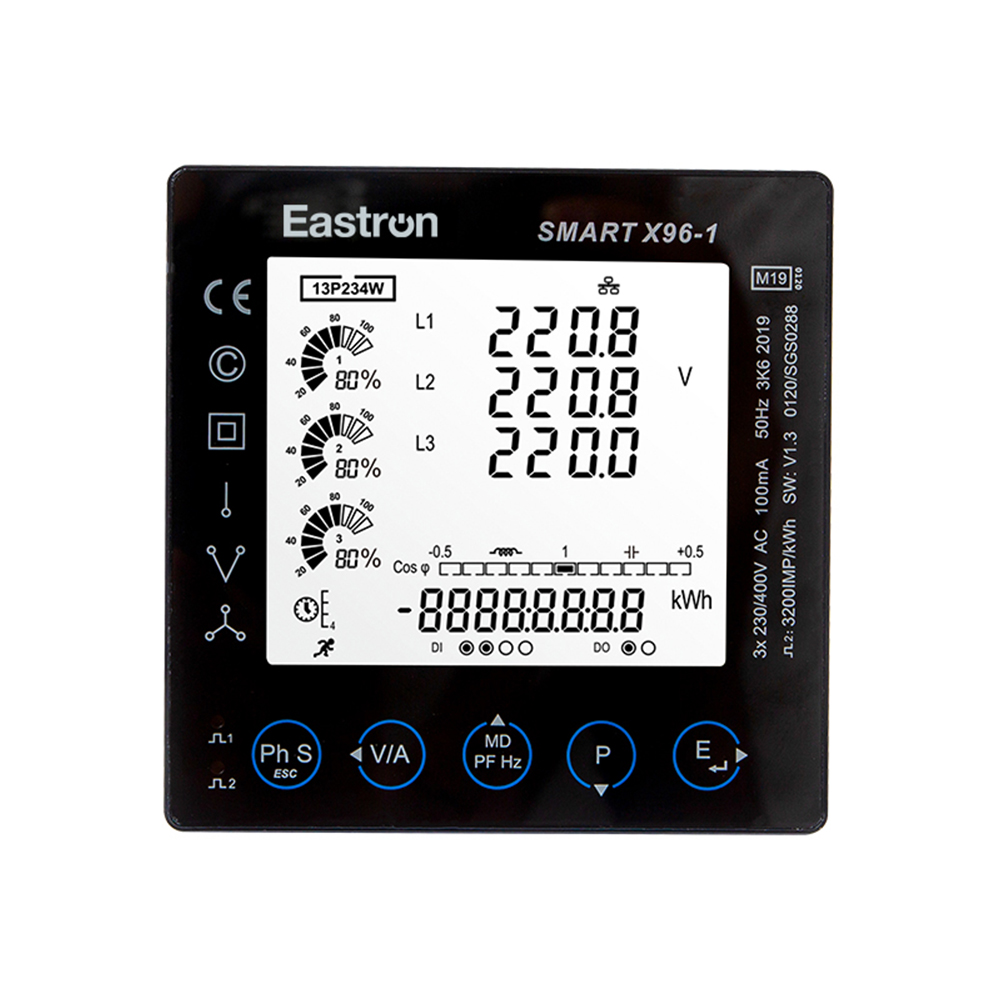

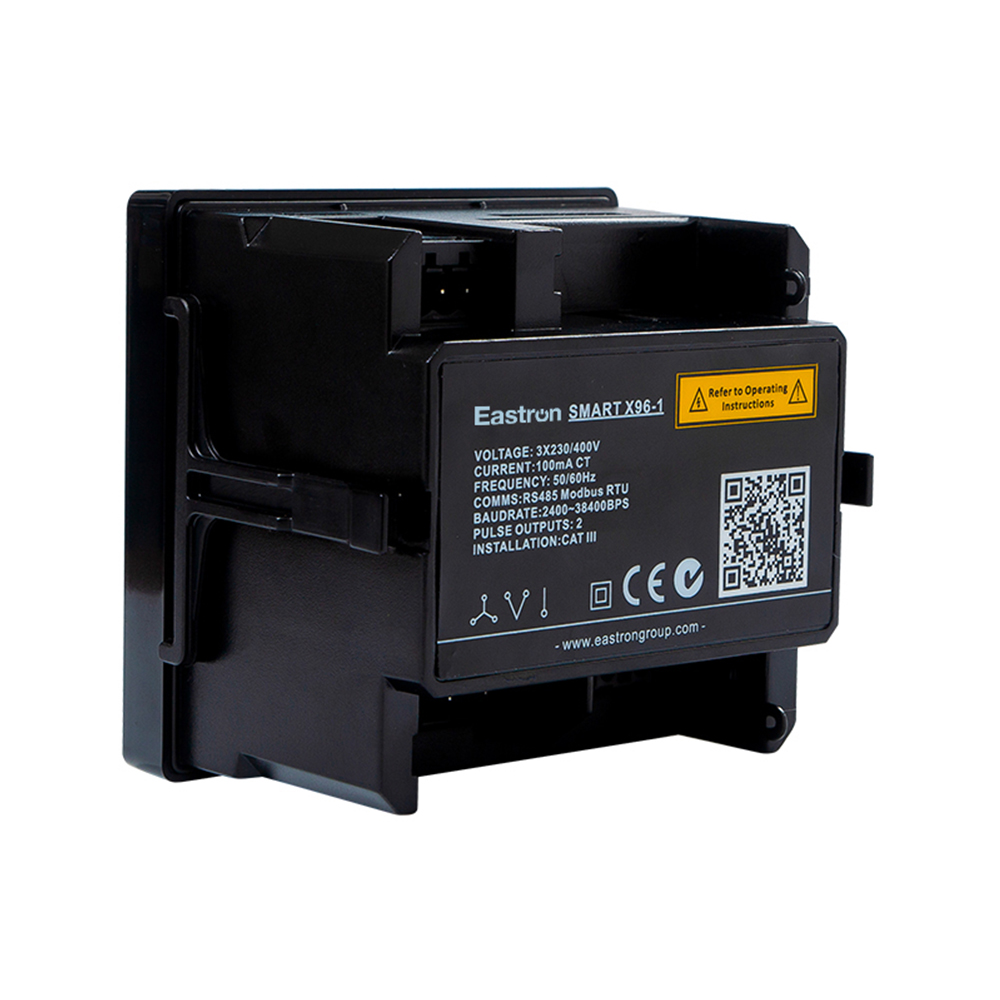

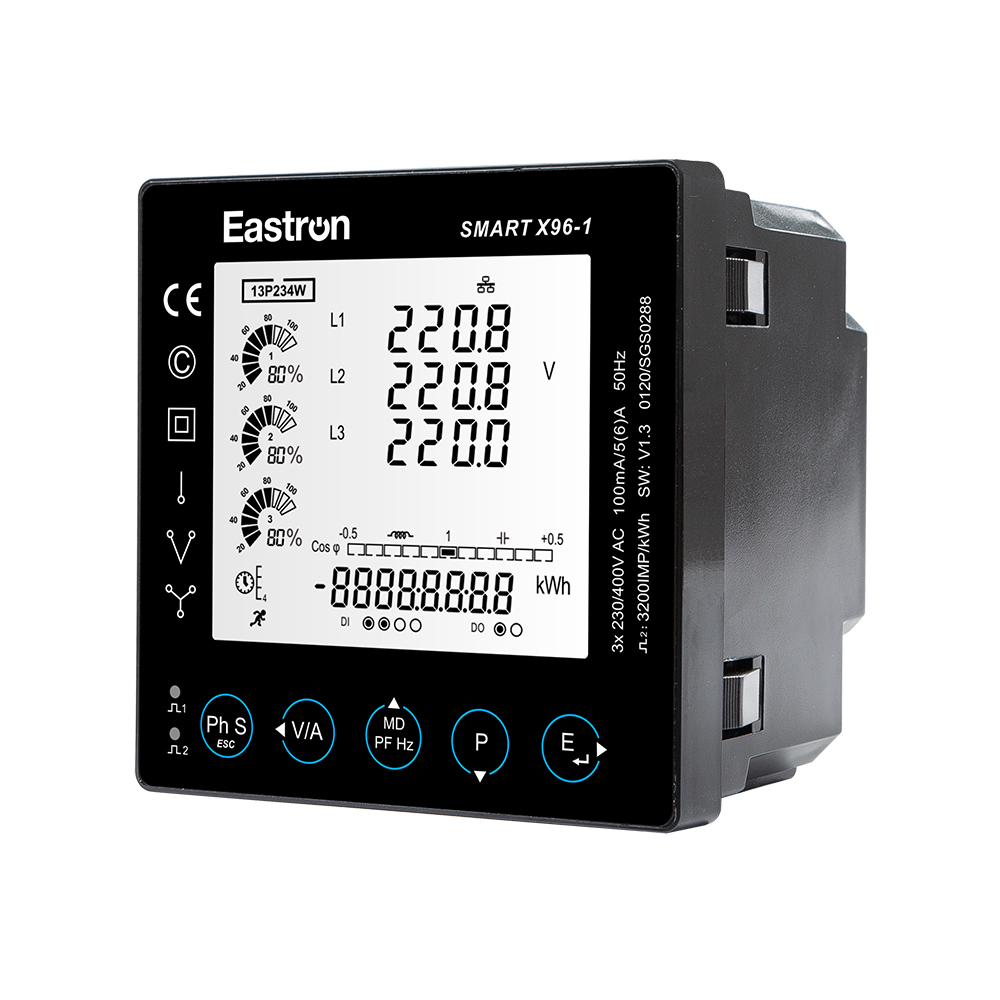

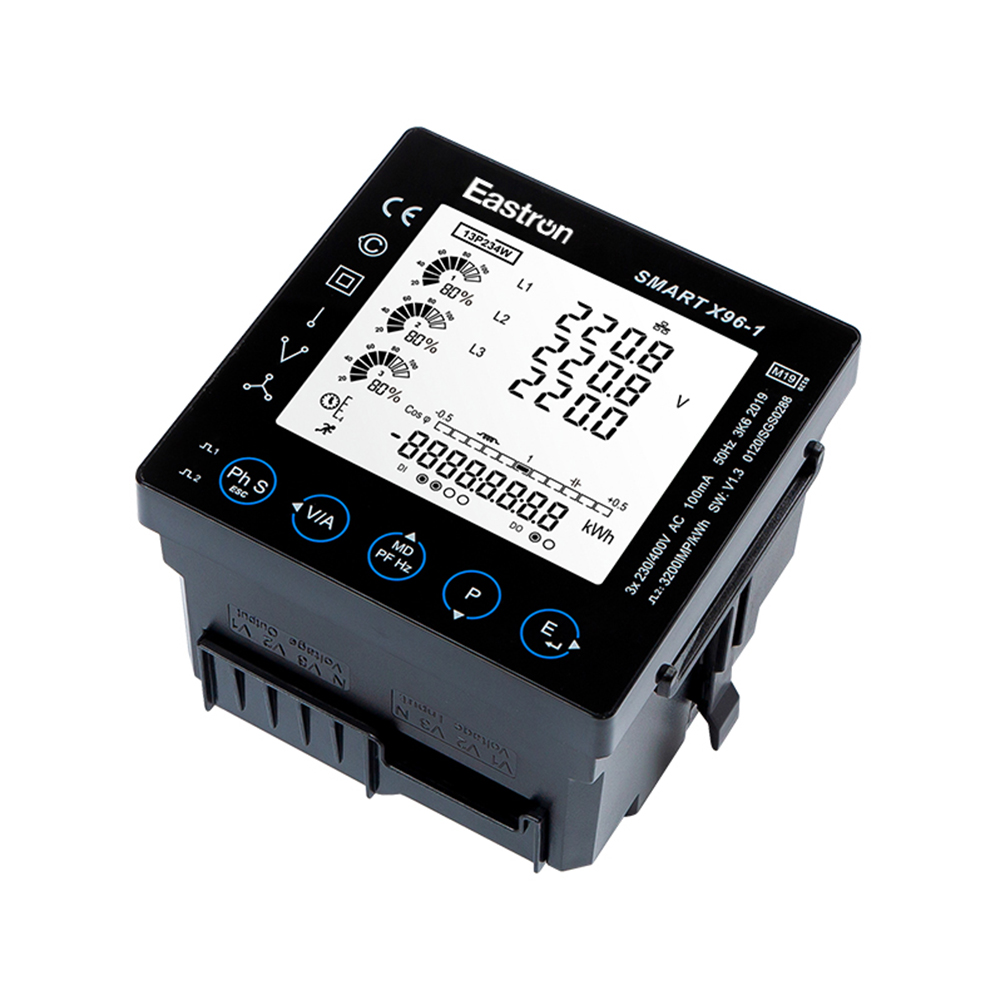

Smart X96-1A

插拔式方案 RJ12互感器接入三相面板式安装多功能电力仪表

  • RJ12 100mA互感器接入
  • 三相自供电
  • 多参数测量
  • 分次谐波最高可到63次
  • RS485 Modbus RTU 和脉冲输出
  • 精度等级:Class 0.5S
  • 扇形功率指示条
  • 全视角背光 LCD 显示屏
  • 推入式安装和插入式连接

(86)0573-83698881

sales@eastrongroup.com

Eastron Smart X96-1A是一款RJ12互感器插拔式安装的三相面板式多功能电力仪表。该表可测量并显示1p2w、3p4w和3p3w电网下,包括电压、电流、频率、功率、有功能和无功电量,正向和反向电量、谐波、需量等电力参数。

电表支持从三相中的任何一相自供电。并配置2个脉冲输出和一个R485 Modbus RTU用于远程通信。它采用了全视角高清显示,在黑暗地区和各种视角下都有很高的可见度。另外该仪表配备了2个脉冲输出端口和1个R485端口(RS485 Modbus RTU)用于远程通信。

Smart X96的互感器端子采用的是 RJ12端口,配合Eastron 三合一或者开合式的RJ12电流传感器,为电表提供了简单便捷的安装方案,且极大程度上避免了接线错误,节省了人工成本。

输入

电压

额定电压输入

100-276V AC(L-N) 173-480V AC(L-L)

最大持续过载电压

额定电压的120%

最大短时输入电压

2倍额定电压持续1秒

额定电压输入负载

< 0.2VA per phase

电流

额定输入电流

1A/5A/100mA

额定电压输入负载

<0.1VA

最大持续过载电流

额定电流的120%

最大短时输入电流

20倍额定电流持续10毫秒

辅助电源

范围

自供电

功耗

<2W/10VA



输出



脉冲

脉冲输出方式

光耦输出 无源脉冲

接触电流

2-27mA at 27V DC

接触电压

5-27V DC

脉宽

60/100/200 ms

脉冲1

0.01 /0.1 /1 /10/1 OOkWh/kVArh

脉冲2(不可调)

3200imp/kWh

RS485

通讯协议

Modbus RTU(默认)或 DL/T 645(可选)

波特率

2400/4800/9600/19200/38400bDS

地址

1-247

校验位

None/ Even/ Odd



性能标准

工作湿度

≤90%

防水防尘等级

IP51 (室内)

存储湿度

≤95%

绝缘防护等级

II

工作温度

-25°C - +55°C

静电放电

8KV接触放电/1SKV空气放电

存储温度

-40°C - +70°C

电磁抗干扰

IEC61000-4-3

国际标准

IEC62053-21

群脉冲

4KV

精度等级

Class 1

浪涌

4KV

安装类别

CAT III

传导辐射

EN55022

尺寸接线图 [mm:]

Installstion and Dimension [mm:]

安装

Installstion and Dimension [mm:]

尺寸图
